NATシリーズ
NAT-05A、NAT-12A
※洗浄不可品に関しては、半田槽でのディップ半田に対応できません。
仕様
| NAT-05A | NAT-12A | |
|---|---|---|
| 定格電圧（V） | 5 | 12 |
| ※ 平均消費電流（mA） | MAX80 | MAX75 |
| 直流抵抗（Ω） | 30±5 | 120±10 |
| ※ 音圧レベル MIN 10cm（dBA） | MIN88（TYP95） | |
| 基準周波数（Hz） | 2,000 | |
| 再生周波数帯域（Hz） | 1,700 ～ 2,300 | |
| 動作電圧範囲（V） | MAX7 | MAX16 |
| 動作温度範囲 (℃） | -40 ～ +85 | |
| 保存温度範囲 (℃） | -40 ～ +85 | |
| 質量（g） | 3 | |
※については定格電圧（2,000Hz, 1/2duty, 短形波）印加時の値。

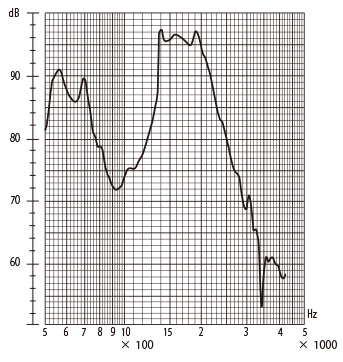

周波数特性図
（NAT-12A）
※条件/印加電圧：12V、矩形波：1/2duty、距離：10cm
外径寸法図（size:15×17×12mm）
（NAT-12A）
単位：mm/ケース材料：PA6T
「技術情報」、「取り扱いに関する注意事項」については、当社製品に関する重要な設計情報などが記載されていますので、ご使用検討の際は必ず事前にお読みください。
