SAE-20シリーズ

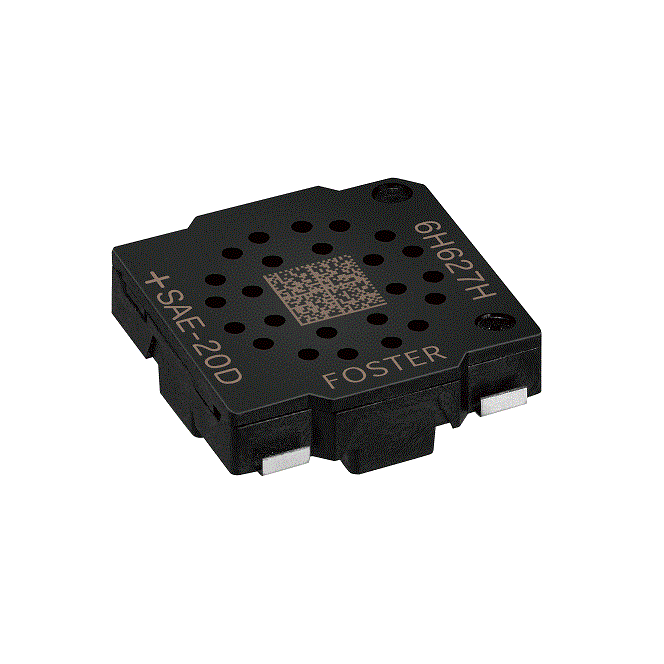

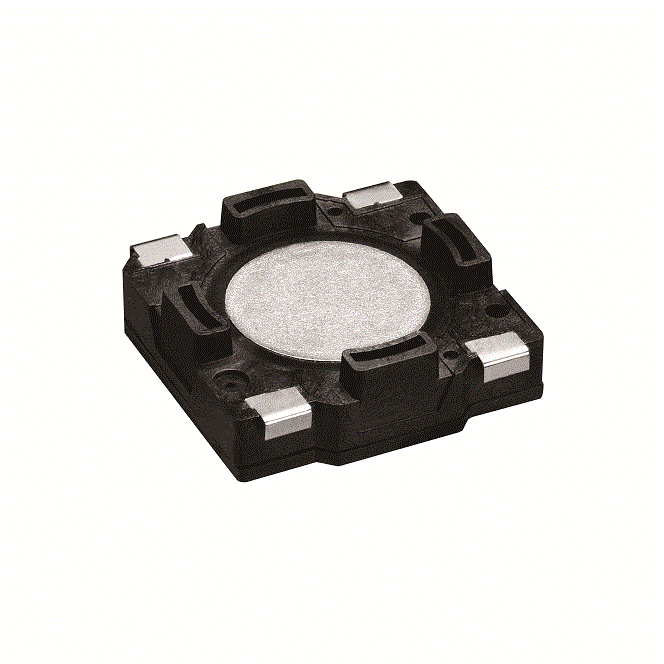

SAE-20D
ダイナミックスピーカ洗浄不可品高耐熱リフロー高音圧車載用
※洗浄不可品に関しては, 半田槽でのディップ半田に対応できません。

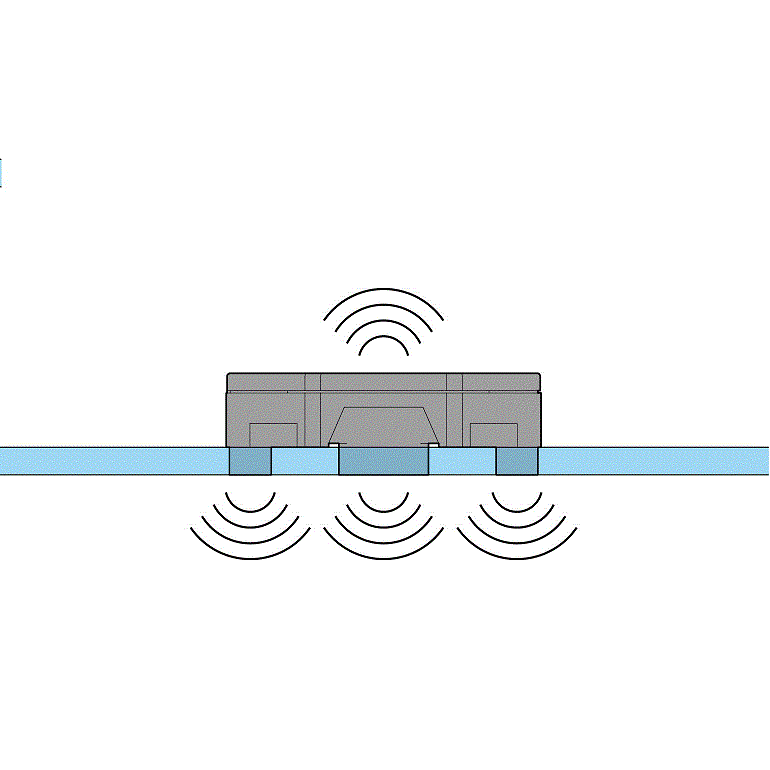

「SAE-20D」は、スピーカ背面に立体的に放音孔（ダクト）を設けることにより、 スピーカ表面・背面の音の分離を容易に行うことができ、 これまでのような背面空間の設計が不要になりました（特許出願中）。
仕様
| SAE-20D-30 | |
|---|---|
| 定格電力（W） | 0.5 |
| インピーダンス（Ω） | 30±6 |
| 最低共振周波数（Hz） | 760±92 |
| ※ 音圧レベル（dB/10cm） | 94±3 |
| 動作温度範囲（℃） | -40 ～ +85 |
| 保存温度範囲（℃） | -40 ～ +105 |
| 質量（g） | 3 |
※については定格電力（sine波、1K, 1.6K, 2K, 3.2KHz平均）印加時の値。

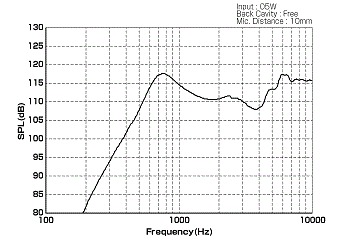

周波数特性図
（SAE-20D）
外径寸法図（size:20×20×4.7mm）
（SAE-20D）
単位:mm/ケース材料:LCP
SAE-20AH、SAE-20CH
※洗浄不可品に関しては、半田槽でのディップ半田に対応できません。
仕様
| SAE-20AH | SAE-20CH | |
|---|---|---|
| 定格電力（W） | 0.8 | 0.5 |
| インピーダンス（Ω） | 8±1.6 | |
| 最低共振周波数（Hz） | 850±100 | 700±100 |
| ※音圧レベル（dB/10cm） | 95.5±3 | 96±3 |
| 動作温度範囲（℃） | -40 ～ +105 | -40 ～ +85 |
| 保存温度範囲（℃） | -40 ～ +105 | |
| 質量（g） | 3 | |
※については定格電力（sine波、1K, 1.6K, 2K, 3.2KHz平均）印加時の値。

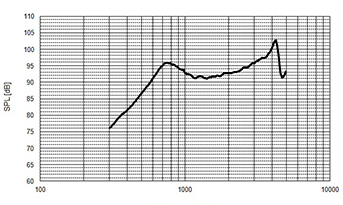

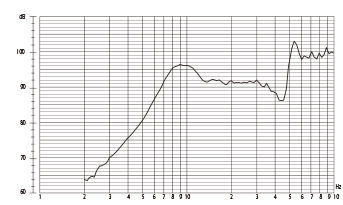

周波数特性図
（SAE-20AH）
（SAE-20CH）
外径寸法図（size:20×20×4.5mm）
（SAE-20AH）
単位:mm/ケース材料：LCP
「技術情報」、「取り扱いに関する注意事項」については、当社製品に関する重要な設計情報などが記載されていますので、ご使用検討の際は必ず事前にお読みください。
