VSA-20シリーズ （開発品） TENTATIVE

ダイナミックスピーカ 高耐熱 高音圧 アクチュエータ 洗浄不可品

VSA-20シリーズは、スピーカとアクチュエータの2つの機能を備えた製品です。
低い周波数では振動を、中高域周波数では音を発生します。

メカニズム

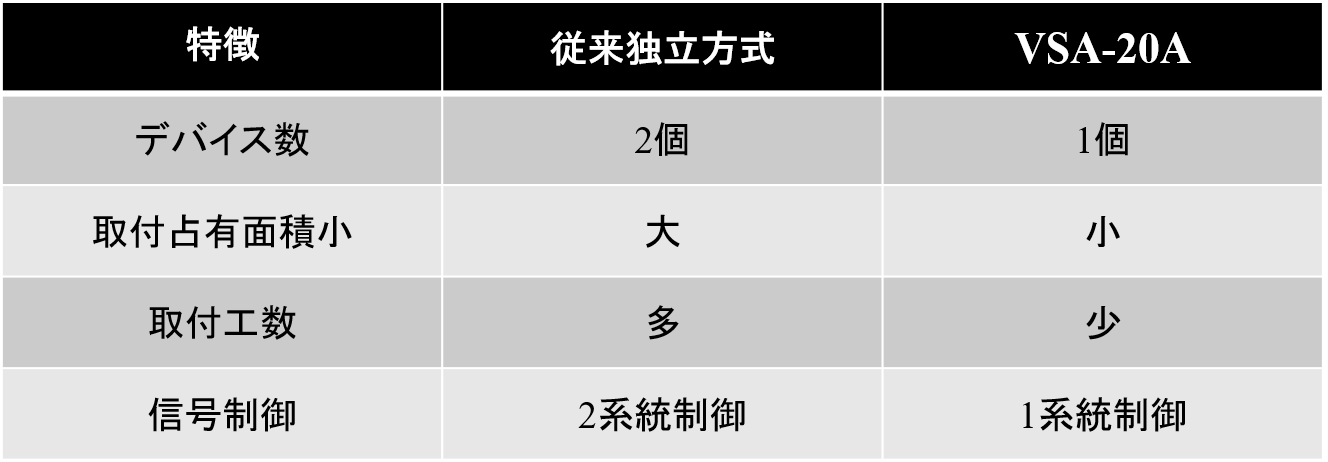

メリット

用途

  • ディスプレイ
  • ウェアラブルデバイス
  • ゲームコントローラー
  • ポータブルゲームマシン
  • ゲームマウス
  • 体温計
  • 電子キー
  • 電子錠
  • 給湯器リモコン
  • 家電リモコン
  • 家電(タッチセンサー)
  • 呼び出しベル
※上記は用途の一例となります。

仕様

  VSA-20A 開発品 備考
定格入力電圧[音響] (V) 2 (0.5W) 背面開放, 500〜10kHz
定格入力電圧[振動] (V) 0.9 (0.1W) 負荷質量100g, 100〜500Hz
インピーダンス（Ω） 8 2.5kHz, 1Vrms
共振周波数[振動] (Hz) 150 0.1W, 負荷質量100g
共振周波数[音響] (Hz) 800 背面開放, 1Vrms
音圧レベル (dB) 96 0.1m, 正弦波 0.5W, 1kHz
振動加速度 (Gp-p) 0.3 正弦波 0.1W, 負荷質量100g, 300Hz
外形寸法 (mm) φ23.6 x t8.2 端子部除く
質量 (g) 8

※開発中製品のため仕様が変更になる可能性があります

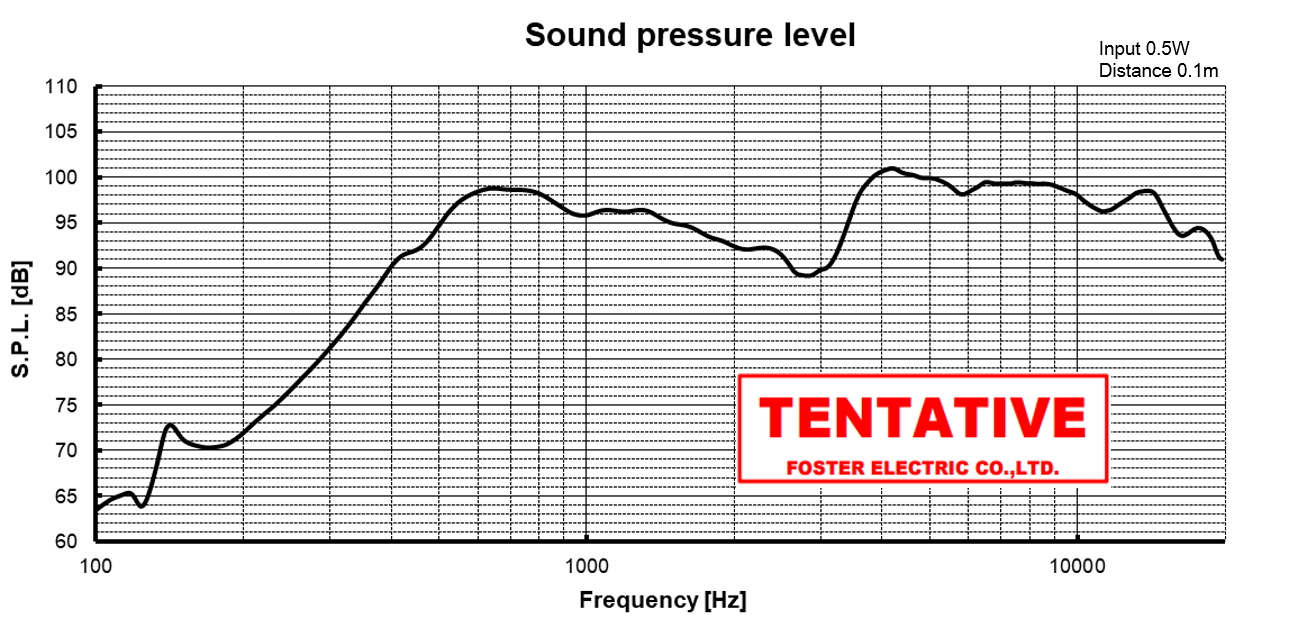

周波数特性図

外径寸法図

Φ23.6mm x H8.2mm
(但し端子部含まず)

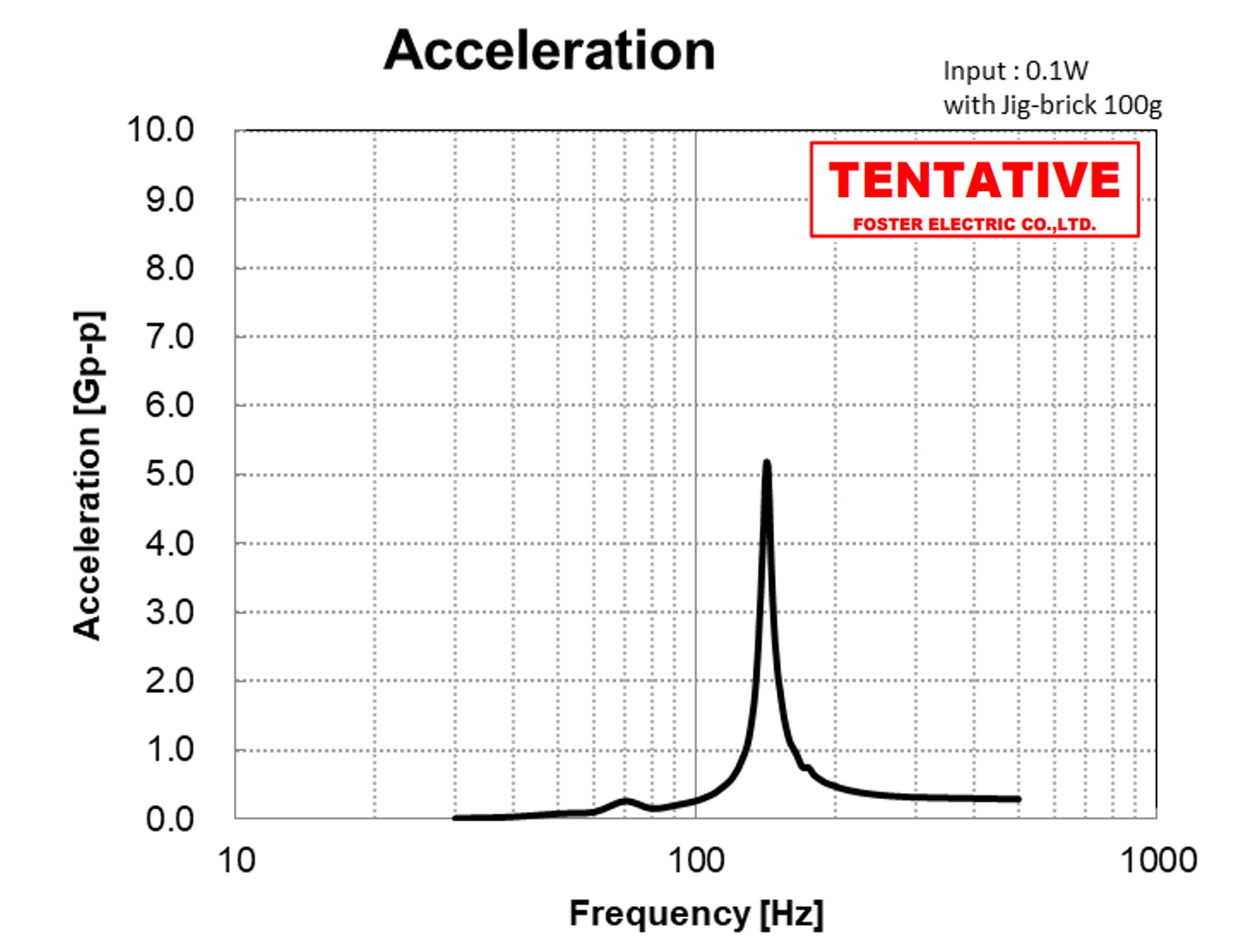

振動加速度の特性図
